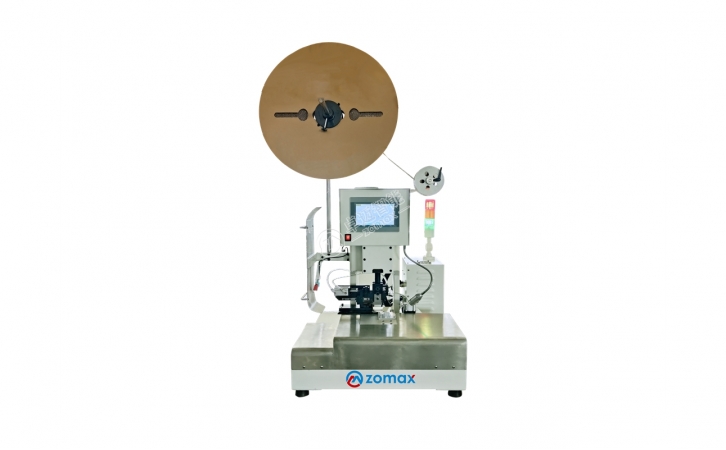

ZM-201 FFC柔排線端子壓接機
功能：人工放線、端子壓接、間隔端子壓接、切料帶、參數存儲。
l 適用于FFC、FPC等柔排線作業。
l 適用部分異形柔排線端子壓接作業。
l 支持跳PIN壓接，間隔固定距離壓接。
l 參數配方快速存儲，后續一鍵調用。
l 可兼容多種PIN位排線，快速切換。
l 帶報警燈，報警停機并高亮。
l 伺服電機配合絲桿傳動，運動系統精度高。
l 自主研發，軟硬結合，后續升級容易。
l 設備配方一鍵存儲，快速調用，可顯示當前選擇配方。
l 數控化界面，簡單易學易用。
l 可加裝壓力檢測系統、MES接口等組件。
設備效率：2端子/秒
適用線徑：2-48 PIN（可定制）
間距距離：1.27-5.08 mm
壓接能力：20 kN
整機重量：100 KG
平移精度：±0.01 mm
環境溫度：-5 至 40℃
電源：AC 220V 50/60Hz
功率：1000 W
主體尺寸：L1800*W900*H1860 mm
序號 | 主要部件 | 品牌 | 數量 | 備注 |
1 | 伺服電機及驅動 | 匯川 | ||
2 | 直線運動系統 | 臺灣 HIWIN/TBI | ||
3 | 主要傳動軸承 | 日本 NSK | ||
4 | 人機界面 | 維控 | ||
5 | 控制系統 | ARM + EtherCAT 總線控制 | ||
6 | ||||
7 |
