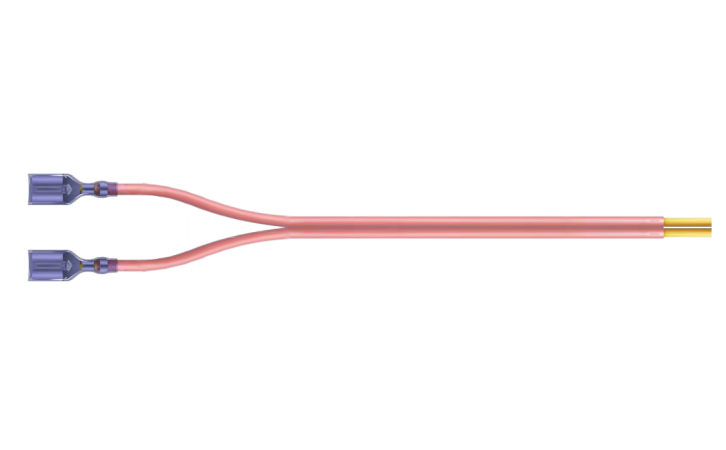

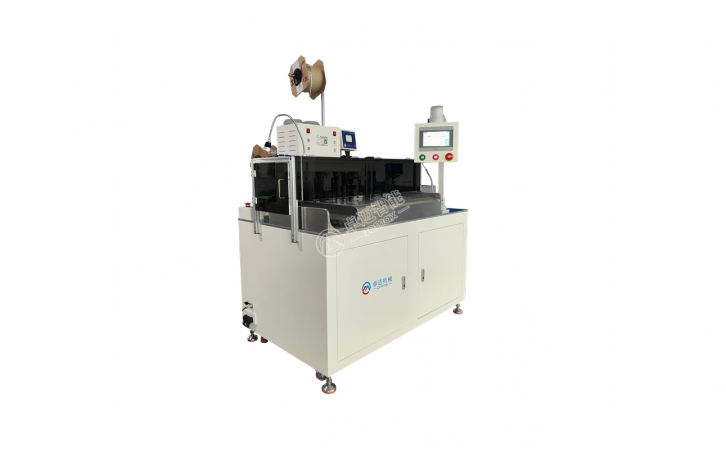

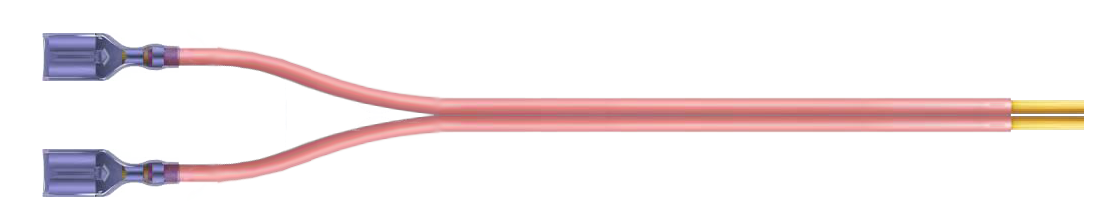

ZM-408S全自動雙并線穿護套沾錫端子機；產能1200條/小時、用于加工AWG24#-AWG12#范圍內的線束。本設備可實現全自動雙并線裁線、剝皮、打2個端子、套兩個護套,、沾錫等功能，更能節省成本。
全自動雙并線裁線、剝皮、打2個端子、套兩個護套、沾錫。
雙并線自動分線，PVC護套采用雙料振動盤上料，可保證護套拉到位。
采用以太網總線伺服，縮短設備通訊時間，大幅提高生產效率，可達1200pcs/h。
平移、裁剝等模組均采用伺服電機控制，精度高設備穩。
標準2.0T超靜音端子機壓著，穩定性好，故障率低。
配備氣壓檢測、端子缺料檢測、線材缺料打結檢測、護套缺料檢測、溫度異常檢測。
可選配日本SOL索璐壓力管理系統，曲線分析端子壓接效果，觸發不良停機報警。
配備廢料收集裝置，方便端子廢料和線材剝皮廢料收集。
人機界面數字化控制，易學易懂。
型號 Model | ZM-408 | ZM-408 |
功能 Function | 雙并線裁線、剝皮、打4個端子、套2個護套、沾錫 | Double parallel wire cutting, stripping, hitting 4 terminals, sheathing 2 sheaths，tin |
產能 Capacity | 1200套/小時 | 1200 pcs/h |
適用線徑范圍 Applicable wire diameter range | AWG26#-AWG18#（特殊線束定制） | AWG26#-AWG18#（Special harness customization） |
切斷長度 Cut length | 140mm-3000mm | 140-3000mm |
切斷精度 Cut precision | ± 0.5mm + L * 0.2% | ± 0.5mm + L * 0.2% |
壓著能力 Crimping capacity | 2.0 T | 2.0 T |
電源 Power Input | AC 220V 50/60Hz AC 380V 50/60Hz | AC 220V 50/60Hz AC 380V 50/60Hz |
空氣壓力 Air supply | 5-6kgf(需使用干燥清潔空氣) | 5-6kgf(Dry and clean air is required) |
功率 Power consumption | 2800W | 2800W |
檢測裝置 Detect Device |
|
|
外觀尺寸 Dimension | 1800L*1600W *190OH(MM) | 1800L*1600W *190OH(MM) |
電機部分 Motor section | 三菱電機 自研端子機電機與減速機三相電機 步進電機 | Mitsubishi Motors Self-developed terminal motors and gearboxes three-phase motors Stepper motor |
機械零部件 Mechanical components | 臺灣上銀導軌、臺灣上銀絲杠 | THK guide rail; THK screw bar; |
氣動元件 Pneumatic Components | 亞德客氣動接頭 亞德客/SMC氣缸 SMC調壓閥(套)氣壓表 SMC氣閥 SMC過濾器 臺灣普士達氣管 | Adecco valve, Adecco/SMC cylinder, SMC regulator (set) air pressure gauge, SMC valve, SMC filter, Taiwan Pusta air hose |
電子元器件 Electronic Components | 臺灣創維觸摸屏(彩屏) 歐姆龍感應器 施耐德/正泰斷路器 施耐德/正泰漏電開關 臺灣明緯電源開關 安可雷光纖放大器 | Taiwan Skyworth touch screen (color screen) Omron sensor Schneider/Chint Circuit Breaker Schneider/Chint Leakage Switch Taiwan Meanwell Power Switch Encore Fiber Amplifier |
質量檢測系統 Quality Inspection System | 日本索璐壓力管理系統 自研伺服壓力管理系統 端子外觀檢測系統 | Japan Solu Pressure Management System Self-developed pressure management system Terminal appearance inspection system |
端子刀片 Terminal Blades | 自制 | Homemade |
其他零件 Others | 自制或外發 | Homemade / Outsourced |
