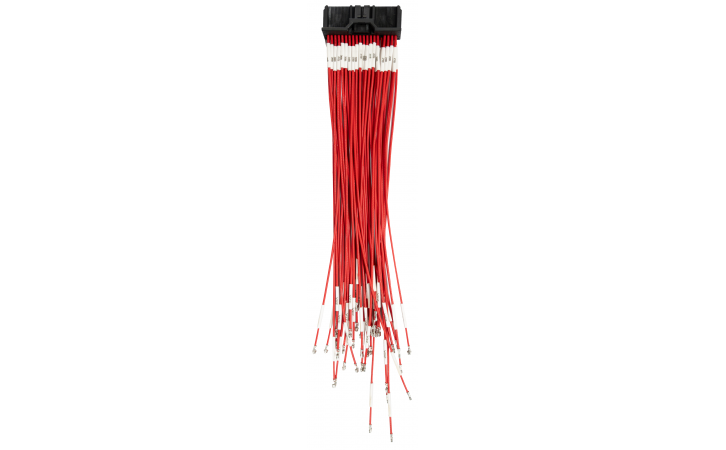

ZM-069SHD全自動雙穿號碼管單端插膠殼端子機產能1000條/小時；主要功能為雙端壓端子+雙端穿號碼管+印字號+單端穿膠殼。可以實現穿號碼管并穿膠殼到指定位置，同時可以雙端/單端壓接。
本設備主要應用于 BMS儲能、汽車、電氣柜、新能源等行業的內部連接線加工。
最短可加工 80mm 的線。
可兼容多種膠殼、長短線、不同字號。
采用皮帶送線，送線精準不傷線。
選配MES工單派單系統，智能生產。
采用紫光激光打標，號碼清晰，無需耗材。
權限分級管理，廠家、技工、普工分權管理。
自帶清料功能，降低生產冗余成本。
自主研發設計，軟硬一體，支持系統維護升級。。
設備可選裝日本索璐CFM壓力裝置、CCD檢測裝置,安全防護罩、輸線收料帶、MES系統等組件。
適合新能源線束加工、儲能線束加工、設備線束加工等領域。
型號 Model | ZM-069SHD | ZM-069SHD |
功能 Function | 電線的自動裁切、單/雙端剝皮、單/雙端壓接、套管切管印字、雙端穿號碼管、雙端定位熱縮、單端插殼、印字號（激光或噴墨) | Automatic wire cutting, single/double end stripping, single/double end crimping, tubing cutting and printing, double end number tube threading, double end positioning heat shrinkage, single end shell insertion, number printing (laser or inkjet) |
產能 Capacity | 600條/小時 | 600pcs/h |
適用線徑范圍 Applicable wire diameter range | 0.3-2.5mm2 | 0.3-2.5mm2 |
切斷長度 Cut length | 80mm-9999mm | 80-9999mm |
切斷精度 Cut precision | ± 0.5mm + L * 0.1% | ± 0.5mm + L * 0.1% |
壓著能力 Crimping capacity | 2.0 -4.0T | 2.0 -4.0T |
電源 Power Input | AC 220V 50/60Hz AC 380V 50/60Hz | AC 220V 50/60Hz AC 380V 50/60Hz |
空氣壓力 Air supply | 0.6-0.8MPA(需使用干燥清潔空氣) | 0.6-0.8MPA(Dry and clean air is required) |
功率 Power consumption | 3.0KW | 3.0KW |
檢測裝置 Detect Device |
|
|
外觀尺寸 Dimension | 1800L*800W *1860H(MM) | 1800L*800W *1860H(MM) |
電機部分 Motor section | 英威騰電機 自研端子機電機與減速機三相電機 步進電機 | invt Motors Self-developed terminal motors and gearboxes three-phase motors Stepper motor |
機械零部件 Mechanical components | 臺灣上銀導軌、臺灣上銀絲杠 | THK guide rail; THK screw bar; |
氣動元件 Pneumatic Components | 亞德客氣動接頭 亞德客/SMC氣缸 SMC調壓閥(套)氣壓表 SMC氣閥 SMC過濾器 臺灣普士達氣管 | Adecco valve, Adecco/SMC cylinder, SMC regulator (set) air pressure gauge, SMC valve, SMC filter, Taiwan Pusta air hose |
電子元器件 Electronic Components | 臺灣創維觸摸屏(彩屏) 歐姆龍感應器 施耐德/正泰斷路器 施耐德/正泰漏電開關 臺灣明緯電源開關 安可雷光纖放大器 | Taiwan Skyworth touch screen (color screen) Omron sensor Schneider/Chint Circuit Breaker Schneider/Chint Leakage Switch Taiwan Meanwell Power Switch Encore Fiber Amplifier |
質量檢測系統 Quality Inspection System | 日本索璐壓力管理系統 自研伺服壓力管理系統 端子外觀檢測系統 | Japan Solu Pressure Management System Self-developed pressure management system Terminal appearance inspection system |
端子刀片 Terminal Blades | 自制 | Homemade |
其他零件 Others | 自制或外發 | Homemade / Outsourced |
