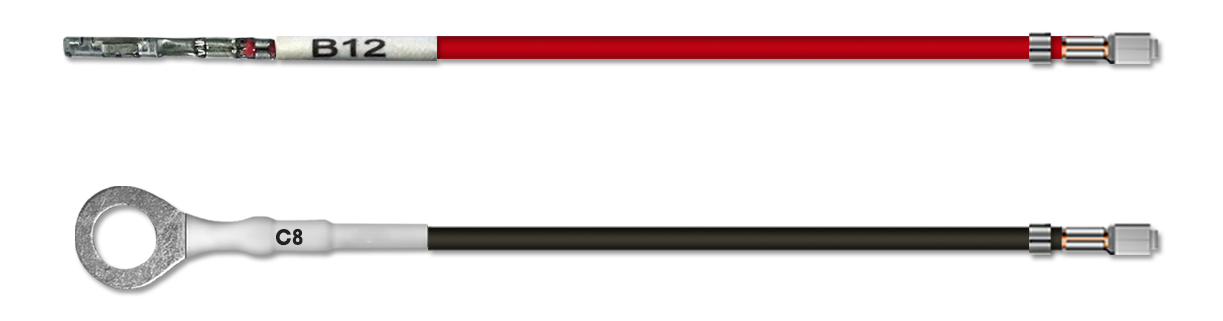

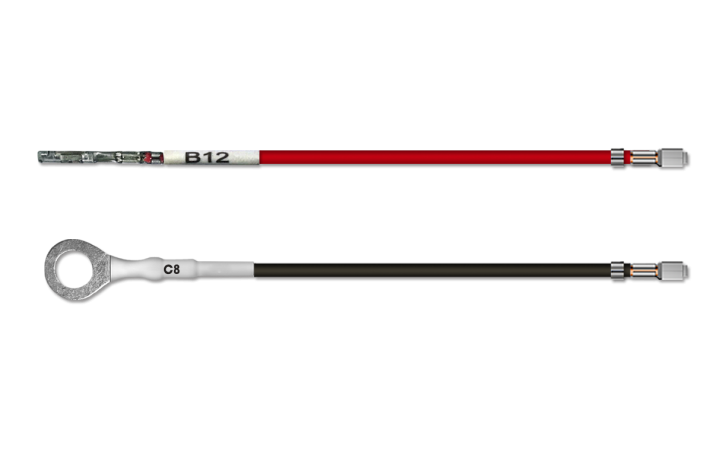

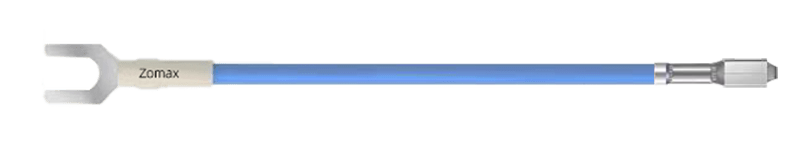

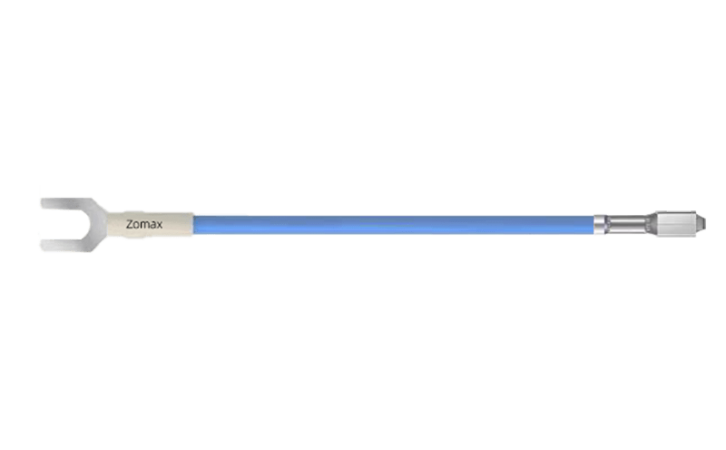

ZM-067全自動雙打單穿號碼管熱縮端子機 產能1800條/小時，可雙端壓端子+單端穿號碼管+印字號+熱縮電線的自動裁切、剝皮、單端壓端子、雙端壓端子、 號碼管的裁切、打標記（激光或噴墨)、單端穿套管并定位熱縮能實現電線的雙頭裁剝、壓接端子或者單端扭線沾錫等工藝可以實現穿熱縮管并完成熱縮到指定位置，同時可以雙端/單端壓接可加裝端子外觀視覺檢測及端子壓力檢測系統
電線的自動裁切、剝皮、單端壓端子、雙端壓端子、 號碼管的裁切、打標記（激光或噴墨)、單端穿套管并定位熱縮
自動完成號碼管的編碼、裁斷、打端子、穿到指定位置并烘烤好。
實現電線的雙裁剝、壓接端子或者單端扭線沾錫等工藝。
在號碼管上加編碼的方式有“噴墨”或“激光雕刻”兩種選擇。
可適配常規的OTP直模/橫模，可按需定制其他模具。
配備氣壓檢測、端子缺料檢測、線材缺料打結檢測、熱縮管缺料檢測、溫度異常檢測。
可選配日本SOL索璐壓力管理系統，曲線分析端子壓接效果，觸發不良停機報警。
配備廢料收集裝置，方便端子廢料和線材剝皮廢料收集。
型號 Model | ZM-067 | ZM-067 |
功能 Function | 電線切斷、單端剝皮、雙端剝皮、雙端壓著、單端壓著、單端半剝、單端(雙端)穿套熱縮套管(號碼管)并定位烘烤完成 | Wire cutting, single-end stripping, double-end stripping, double-end pressing, single-end pressing, single-end half stripping, single-end (double-end) through the set of heat-shrinkable tubing (number tube) and positioning baking completed |
產能 Capacity | 1500條/小時 | 1500pcs/h |
適用線徑范圍 Applicable wire diameter range | 0.3-2.5mm2（特殊線束定制） | 0.3-2.5mm2（Special harness customization） |
切斷長度 Cut length | 75-9999mm | 75-9999mm |
切斷精度 Cut precision | ± 0.5mm + L * 0.2% | ± 0.5mm + L * 0.2% |
壓著能力 Crimping capacity | 2.0 T | 2.0 T |
電源 Power Input | AC 220V 50/60Hz AC 380V 50/60Hz | AC 220V 50/60Hz AC 380V 50/60Hz |
空氣壓力 Air supply | 0.6-0.8MPA(需使用干燥清潔空氣) | 0.6-0.8MPA(Dry and clean air is required) |
功率 Power consumption | 3.0KW | 3.0KW |
檢測裝置 Detect Device |
|
|
外觀尺寸 Dimension | 1800 L*800W *1860H(MM) | 1800 L*800W *1860H(MM) |
電機部分 Motor section | 英威騰電機 自研端子機電機與減速機三相電機 步進電機 | invt Motors Self-developed terminal motors and gearboxes three-phase motors Stepper motor |
機械零部件 Mechanical components | 臺灣上銀導軌、臺灣上銀絲杠 | THK guide rail; THK screw bar; |
氣動元件 Pneumatic Components | 亞德客氣動接頭 亞德客/SMC氣缸 SMC調壓閥(套)氣壓表 SMC氣閥 SMC過濾器 臺灣普士達氣管 | Adecco valve, Adecco/SMC cylinder, SMC regulator (set) air pressure gauge, SMC valve, SMC filter, Taiwan Pusta air hose |
電子元器件 Electronic Components | 臺灣創維觸摸屏(彩屏) 歐姆龍感應器 施耐德/正泰斷路器 施耐德/正泰漏電開關 臺灣明緯電源開關 安可雷光纖放大器 | Taiwan Skyworth touch screen (color screen) Omron sensor Schneider/Chint Circuit Breaker Schneider/Chint Leakage Switch Taiwan Meanwell Power Switch Encore Fiber Amplifier |
質量檢測系統 Quality Inspection System | 日本索璐壓力管理系統 自研伺服壓力管理系統 端子外觀檢測系統 | Japan Solu Pressure Management System Self-developed pressure management system Terminal appearance inspection system |
端子刀片 Terminal Blades | 自制 | Homemade |
其他零件 Others | 自制或外發 | Homemade / Outsourced |
