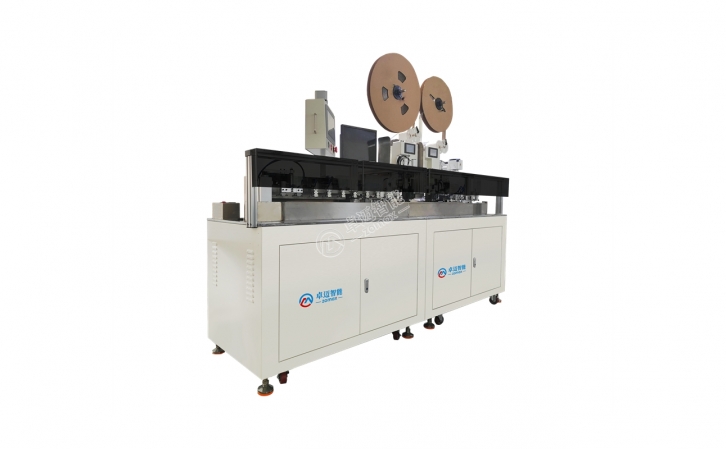

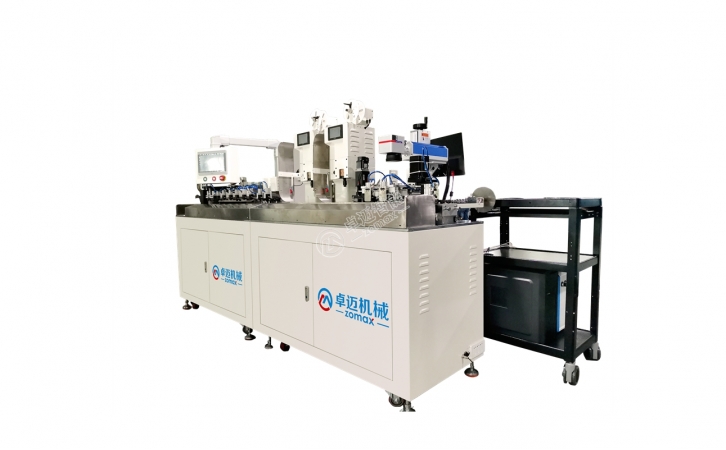

ZM-069D全自動雙穿雙烤號碼管打標端子機（U型）產能2400條/小時；主要功能為雙端壓端子+雙端穿號碼管+印字號?？梢詫?shí)現穿號碼管并完成熱縮到指定位置，同時可以雙端/單端壓接。

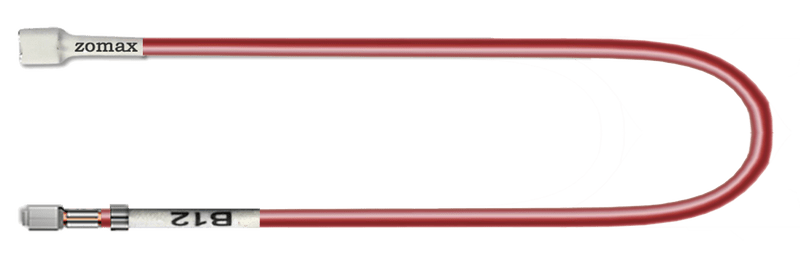

電線全自動裁剝、雙端壓接端子、雙端穿號碼管、激光打標、雙端定位烘烤熱縮。
雙工位結構，效率更高，適用300mm以上的線束，效率高達2400+pcs/h。
工業級一體化激光打標機，印字清晰效果好，穩定性強。
號碼管可指定位置進行定位烘烤（精度±0.5mm），號碼與端子正面朝上。
平移、裁剝等模組均采用伺服電機控制，精度高設備穩。
標準2.0T超靜音端子機壓著，穩定性好，故障率低。
可適配常規的OTP直模/橫模，可按需定制其他模具。
配備氣壓檢測、端子缺料檢測、線材缺料打結檢測、熱縮管缺料檢測、溫度異常檢測。
可選配日本SOL索璐壓力管理系統，曲線分析端子壓接效果，觸發不良停機報警。
適合新能源線束加工、儲能線束加工、設備線束加工等領域。
全自動雙穿號碼管熱縮端子機（紫光打標）

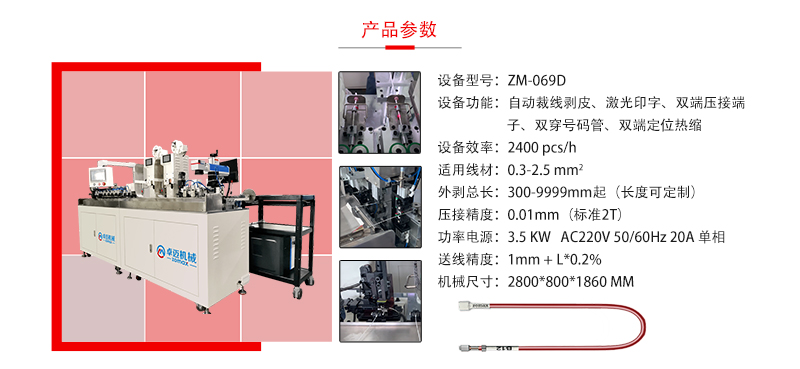

型號 Model | ZM-069D | ZM-069D |
功能 Function | 電線的自動裁切、剝皮、雙端壓端子、號碼管的裁切、雙端穿套管、印字號（激光或噴墨) | Automatic cutting and stripping of electric wires, double-ended crimping, cutting of number tubes, double-ended sleeving, and printing (laser or inkjet) |
產能 Capacity | 1800條/小時 | 1800pcs/h |
適用線徑范圍 Applicable wire diameter range | 0.3-2.5mm2（特殊線束定制） | 0.3-2.5mm2（Special harness customization） |
切斷長度 Cut length | 300mm-9999mm | 300-9999mm |
切斷精度 Cut precision | ± 0.5mm + L * 0.2% | ± 0.5mm + L * 0.2% |
壓著能力 Crimping capacity | 2.0 T | 2.0 T |
電源 Power Input | AC 220V 50/60Hz AC 380V 50/60Hz | AC 220V 50/60Hz AC 380V 50/60Hz |
空氣壓力 Air supply | 0.6-0.8MPA(需使用干燥清潔空氣) | 0.6-0.8MPA(Dry and clean air is required) |
功率 Power consumption | 3.0KW | 3.0KW |
檢測裝置 Detect Device |
|
|
外觀尺寸 Dimension | 2780L*800W *1860H(MM) | 2780L*800W *1860H(MM) |
電機部分 Motor section | 英威騰電機 自研端子機電機與減速機三相電機 步進電機 | invt Motors Self-developed terminal motors and gearboxes three-phase motors Stepper motor |
機械零部件 Mechanical components | 臺灣上銀導軌、臺灣上銀絲杠 | THK guide rail; THK screw bar; |
氣動元件 Pneumatic Components | 亞德客氣動接頭 亞德客/SMC氣缸 SMC調壓閥(套)氣壓表 SMC氣閥 SMC過濾器 臺灣普士達氣管 | Adecco valve, Adecco/SMC cylinder, SMC regulator (set) air pressure gauge, SMC valve, SMC filter, Taiwan Pusta air hose |
電子元器件 Electronic Components | 臺灣創維觸摸屏(彩屏) 歐姆龍感應器 施耐德/正泰斷路器 施耐德/正泰漏電開關 臺灣明緯電源開關 安可雷光纖放大器 | Taiwan Skyworth touch screen (color screen) Omron sensor Schneider/Chint Circuit Breaker Schneider/Chint Leakage Switch Taiwan Meanwell Power Switch Encore Fiber Amplifier |
質量檢測系統 Quality Inspection System | 日本索璐壓力管理系統 自研伺服壓力管理系統 端子外觀檢測系統 | Japan Solu Pressure Management System Self-developed pressure management system Terminal appearance inspection system |
端子刀片 Terminal Blades | 自制 | Homemade |
其他零件 Others | 自制或外發 | Homemade / Outsourced |
