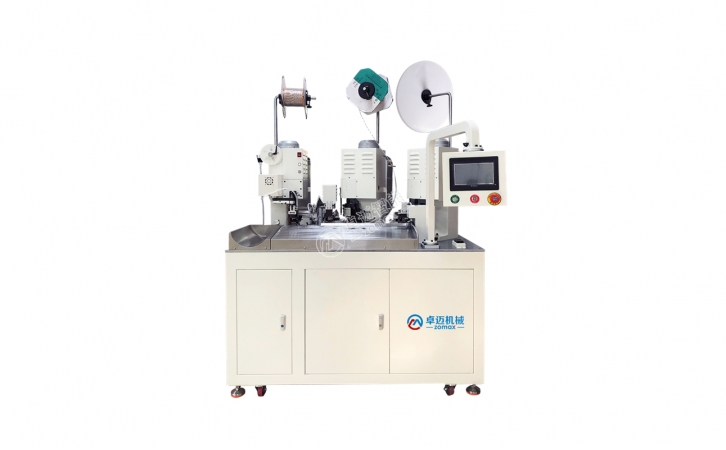

ZM-038H全自動四線合壓并打端子機 產能1400條/時，可將四根線的一端并打(合壓)在同一顆端子上，另一端可完成壓四個端子雙線可上下疊壓，也可雙線并壓。橫式卡模和直式卡模均能使用，并且能夠快速調換使用。線材裁切長度，剝皮長度，包膠深度均采用觸摸屏數控。易學易懂，簡單學習便可以熟練操作。

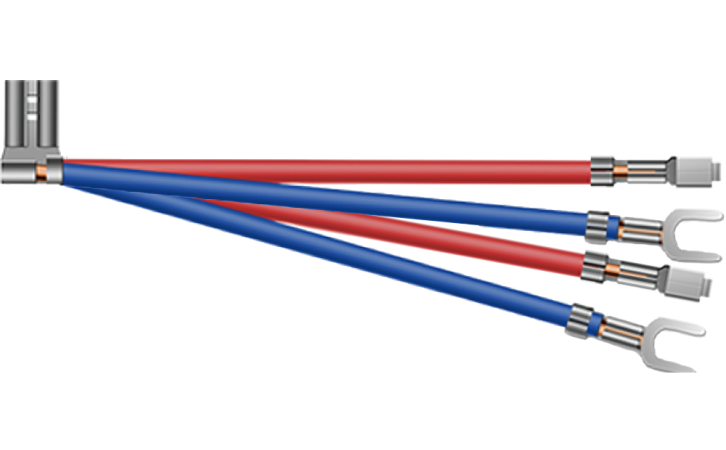

可將四根線的一端并打(合壓)在同一顆端子上，另一端可完成壓四個端子
產能1400pcs/h，可上下合壓，也可左右合壓。
橫式卡模和直式卡模均能使用，并且能夠快速調換使用。
線材裁切長度，剝皮長度，包膠深度均采用觸摸屏數控。
易學易懂，簡單學習便可以熟練操作。
型號 Model | ZM-038H | ZM-038H |
功能 Function | 將四根線的一端合壓在同一顆端子上，另一端可完成壓四個端子 | Press one end of the four wires together on the same terminal, and the other end can finish pressing four terminals |
產能 Capacity | 1400 條/小時 | 1400 pcs/h |
適用線徑范圍 Applicable wire diameter range | AWG24#-16# | AWG24#-16# |
切斷長度 Cut length | 65-3000mm | 65-3000mm |
切斷精度 Cut precision | ± 0.5mm + L * 0.2% | ± 0.5mm + L * 0.2% |
壓著能力 Crimping capacity | 2.0 T | 2.0 T |
電源 Power Input | AC 220V 50/60Hz AC 380V 50/60Hz | AC 220V 50/60Hz AC 380V 50/60Hz |
空氣壓力 Air supply | 0.6-0.8MPA(需使用干燥清潔空氣) | 0.6-0.8MPA(Dry and clean air is required) |
功率 Power consumption | 2000W | 2000W |
檢測裝置 Detect Device |
|
|
外觀尺寸 Dimension | L1450*W750*H1860(mm) | L1450*W750*H1860(mm) |
電機部分 Motor section | 英威騰電機 自研端子機電機與減速機三相電機 步進電機 | invt Motors Self-developed terminal motors and gearboxes three-phase motors Stepper motor |
機械零部件 Mechanical components | 臺灣上銀導軌、臺灣上銀絲杠 | THK guide rail; THK screw bar; |
氣動元件 Pneumatic Components | 亞德客氣動接頭 亞德客/SMC氣缸 SMC調壓閥(套)氣壓表 SMC氣閥 SMC過濾器 臺灣普士達氣管 | Adecco valve, Adecco/SMC cylinder, SMC regulator (set) air pressure gauge, SMC valve, SMC filter, Taiwan Pusta air hose |
電子元器件 Electronic Components | 臺灣創維觸摸屏(彩屏) 歐姆龍感應器 施耐德/正泰斷路器 施耐德/正泰漏電開關 臺灣明緯電源開關 安可雷光纖放大器 | Taiwan Skyworth touch screen (color screen) Omron sensor Schneider/Chint Circuit Breaker Schneider/Chint Leakage Switch Taiwan Meanwell Power Switch Encore Fiber Amplifier |
質量檢測系統 Quality Inspection System | 日本索璐壓力管理系統 自研伺服壓力管理系統 端子外觀檢測系統 | Japan Solu Pressure Management System Self-developed pressure management system Terminal appearance inspection system |
端子刀片 Terminal Blades | 自制 | Homemade |
其他零件 Others | 自制或外發 | Homemade / Outsourced |
