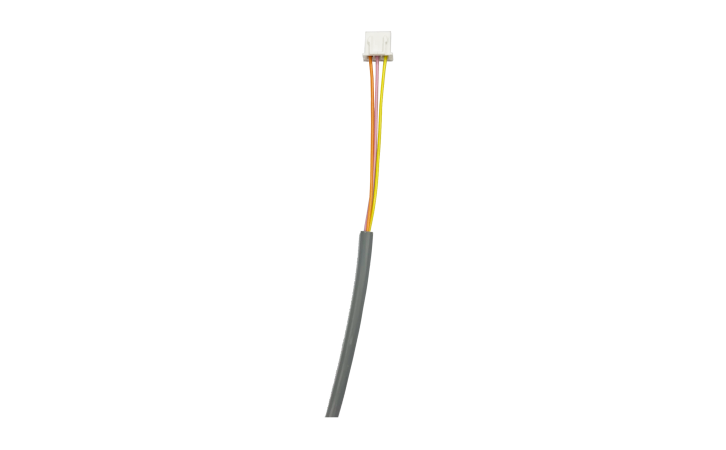

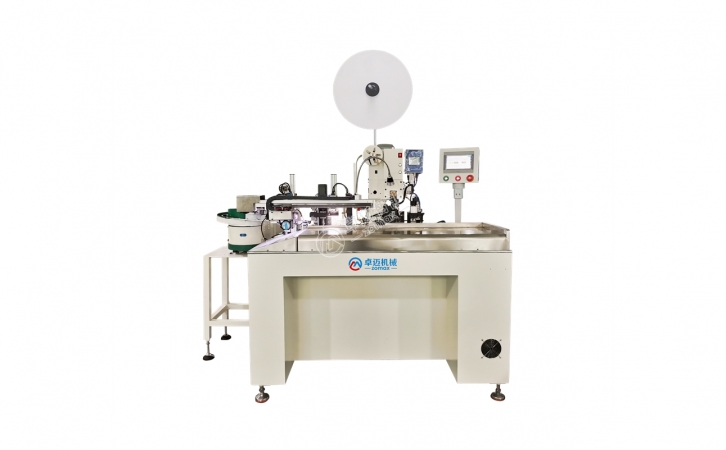

ZM-900多芯線入膠殼機（人工排線）；可實現2-10顏色多芯線（護套線）內芯的自動裁切、剝皮、壓接端子、插入膠殼，可加裝壓力管理和視覺檢測保證線束質量。
實現多芯護套線內芯線自動切平、剝皮、壓接端子、穿插膠殼。
采用人工排列線序上料方式，搭配CCD圖像視覺系統檢測線束排序，有效降低質檢成本。
效率取決于人工上料速度，機器10秒/循環。
有效解決多芯線、護套線在生產加工中需要插殼的難題，提升效率產能。
平移、剝刀、插殼模組均采用伺服電機控制，插殼精度高，可精確到0.01mm。
機器適配插殼扭矩反饋，插殼不良可觸發設備報警。
加裝日本索璐壓力管理系統，檢測壓端子不良。
型號 Model | ZM-900 | ZM-900 |
功能 Function | 2-10顏色多芯線內芯的自動裁切、剝皮、壓接端子、插入膠殼 | Automatic cutting, stripping, crimping of terminals and insertion of rubber shells for 2-10 color multicore inner cores |
產能 Capacity | 人工上料 | Manual loading |
適用線徑范圍 Applicable wire diameter range | AWG26#-12# | AWG26#-12# |
切斷長度 Cut length | 50mm起 | 50mm起 |
切斷精度 Cut precision | ± 0.5mm + L * 0.2% | ± 0.5mm + L * 0.2% |
壓著能力 Crimping capacity | 2.0 T | 2.0 T |
電源 Power Input | AC 220V 50/60Hz AC 380V 50/60Hz | AC 220V 50/60Hz AC 380V 50/60Hz |
空氣壓力 Air supply | 0.6-0.8MPA(需使用干燥清潔空氣) | 0.6-0.8MPA(Dry and clean air is required) |
功率 Power consumption | 2.5KW | 2.5KW |
檢測裝置 Detect Device |
|
|
外觀尺寸 Dimension | L1500*W700*H1500(mm) | L1500*W700*H1500(mm) |
電機部分 Motor section | 英威騰電機 自研端子機電機與減速機三相電機 步進電機 | invt Motors Self-developed terminal motors and gearboxes three-phase motors Stepper motor |
機械零部件 Mechanical components | 臺灣上銀導軌、臺灣上銀絲杠 | THK guide rail; THK screw bar; |
氣動元件 Pneumatic Components | 亞德客氣動接頭 亞德客/SMC氣缸 SMC調壓閥(套)氣壓表 SMC氣閥 SMC過濾器 臺灣普士達氣管 | Adecco valve, Adecco/SMC cylinder, SMC regulator (set) air pressure gauge, SMC valve, SMC filter, Taiwan Pusta air hose |
電子元器件 Electronic Components | 臺灣創維觸摸屏(彩屏) 歐姆龍感應器 施耐德/正泰斷路器 施耐德/正泰漏電開關 臺灣明緯電源開關 安可雷光纖放大器 | Taiwan Skyworth touch screen (color screen) Omron sensor Schneider/Chint Circuit Breaker Schneider/Chint Leakage Switch Taiwan Meanwell Power Switch Encore Fiber Amplifier |
質量檢測系統 Quality Inspection System | 日本索璐壓力管理系統 自研伺服壓力管理系統 端子外觀檢測系統 | Japan Solu Pressure Management System Self-developed pressure management system Terminal appearance inspection system |
端子刀片 Terminal Blades | 自制 | Homemade |
其他零件 Others | 自制或外發 | Homemade / Outsourced |
