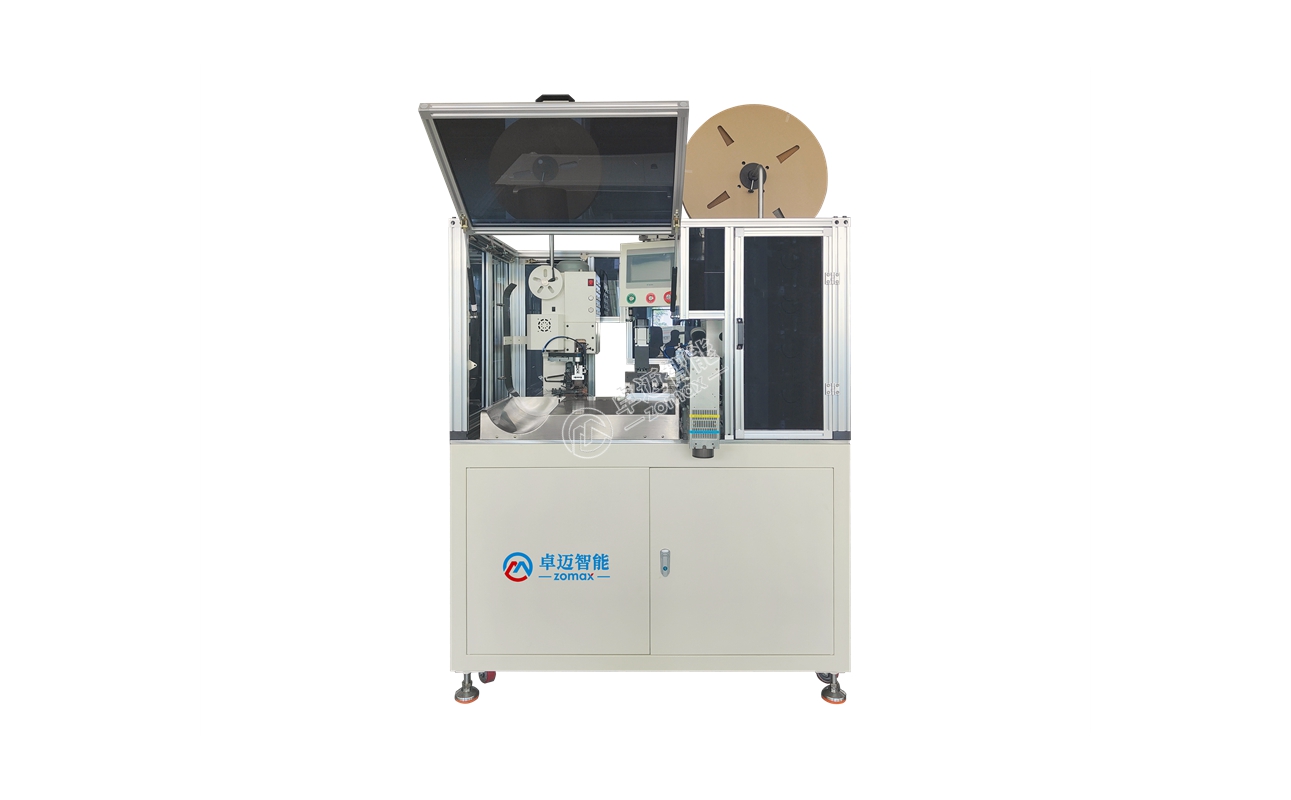

ZM-076H全自動單端穿防水栓端子機；產能1600pcs/h 穿防水栓+壓端子+剝皮，采用三菱電機、SMC氣缸等核心進口部件，性能穩定、產能效率達2000條/小時、用于加工AWG24#-AWG12#范圍內的線束。本設備可實現全自動電線切斷、剝皮、單端穿防水栓、單端壓端子。
全自動切線、剝皮、單端穿防水栓、單/雙端打端子、另一端半剝或全剝。

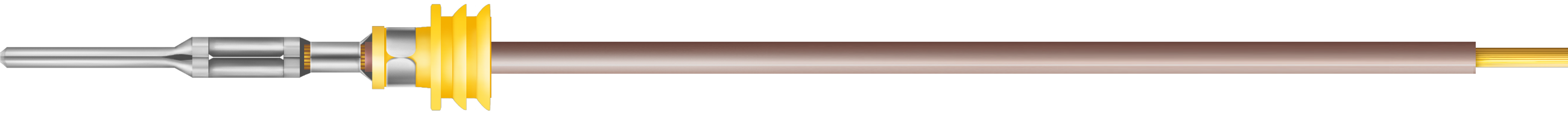

可以一端穿防水栓加打端子，另一端可打端子半剝、全剝或者扭線沾錫。
采用先穿防水栓，后剝皮的結構，最大程度避免壓接不良及飛絲現象。
線材裁切長度，剝皮長度，包膠深度等參數均采用數字化人機界面設置，簡單學習便可以熟練操作。
輸送帶臺面長度可以定制。
型號 Model | ZM-076 | ZM-076 |
功能 Function | 單端穿防水栓、壓端子、剝皮、扭線 | Single-ended waterproof pins, crimped terminals, stripping, twisted wires |
產能 Capacity | 1500 條/小時 | 1500 pcs/h |
適用線徑范圍 Applicable wire diameter range | 0.3-2.5mm2 | 0.3-2.5mm2 |
切斷長度 Cut length | 75-9999mm | 75-9999mm |
切斷精度 Cut precision | ± 0.5mm + L * 0.2% | ± 0.5mm + L * 0.2% |
壓著能力 Crimping capacity | 2.0 T | 2.0 T |
電源 Power Input | AC 220V 50/60Hz AC 380V 50/60Hz | AC 220V 50/60Hz AC 380V 50/60Hz |
空氣壓力 Air supply | 5-6kgf(需使用干燥清潔空氣) | 5-6kgf(Dry and clean air is required) |
功率 Power consumption | 2000W | 2000W |
檢測裝置 Detect Device |
|
|
外觀尺寸 Dimension | L965*W835*H1860(mm) | L965*W835*H1860(mm) |
電機部分 Motor section | 英威騰電機 自研端子機電機與減速機三相電機 步進電機 | invt Motors Self-developed terminal motors and gearboxes three-phase motors Stepper motor |
機械零部件 Mechanical components | 臺灣上銀導軌、臺灣上銀絲杠 | THK guide rail; THK screw bar; |
氣動元件 Pneumatic Components | 亞德客氣動接頭 亞德客/SMC氣缸 SMC調壓閥(套)氣壓表 SMC氣閥 SMC過濾器 臺灣普士達氣管 | Adecco valve, Adecco/SMC cylinder, SMC regulator (set) air pressure gauge, SMC valve, SMC filter, Taiwan Pusta air hose |
電子元器件 Electronic Components | 臺灣創維觸摸屏(彩屏) 歐姆龍感應器 施耐德/正泰斷路器 施耐德/正泰漏電開關 臺灣明緯電源開關 安可雷光纖放大器 | Taiwan Skyworth touch screen (color screen) Omron sensor Schneider/Chint Circuit Breaker Schneider/Chint Leakage Switch Taiwan Meanwell Power Switch Encore Fiber Amplifier |
質量檢測系統 Quality Inspection System | 日本索璐壓力管理系統 自研伺服壓力管理系統 端子外觀檢測系統 | Japan Solu Pressure Management System Self-developed pressure management system Terminal appearance inspection system |
端子刀片 Terminal Blades | 自制 | Homemade |
其他零件 Others | 自制或外發 | Homemade / Outsourced |
