ZM-058H全自動雙端穿膠殼端子機（多線） 效率達600循環/小時。本設備可實現多條電線同時裁斷、剝皮、壓端子、雙端入膠殼。
多線自動同時裁斷、剝皮、雙端壓接端子、雙端插膠殼。

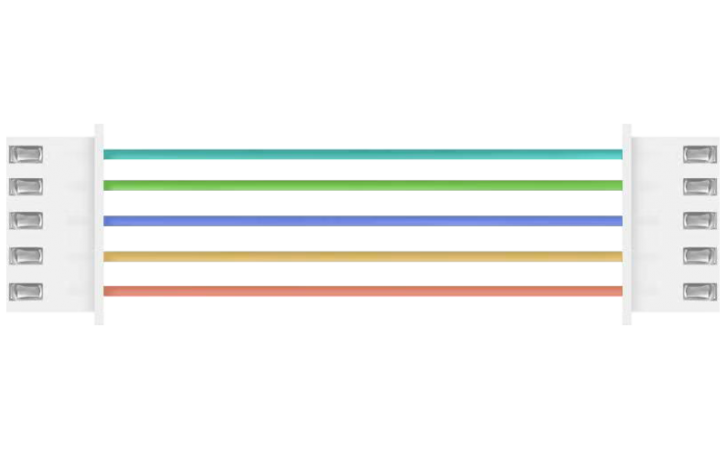

適合2P-12P多條電子線打端插膠殼，適用于1.0、1.25、2.0、2.54等間距端子。
可加裝CCD視覺檢測系統，檢測插膠殼不良及顏色排序。
可加裝日本索璐壓力管理系統，檢測端子壓接不良。
膠殼寬度總和45mm以內，可適配一出多，效率 *2或 *3。
采用高端伺服電機，大幅度縮減通訊時間，設備效率可達450pcs/循環。
插膠殼或壓接異常自動分離不良品。
人機界面數字化控制切線剝皮精準至0.01，電子線顏色任意搭配，功能強大變換靈活。
采用優質的進口零部件，插膠殼機性能強，精度高，壽命長。
型號 Model | ZM-058H | ZM-058H |
功能 Function | 電線裁斷、單/雙端剝皮、單/雙打端子、單/雙端插膠殼 | Wire cutting, single/dual end stripping, single/dual punching terminal, single/dual end inserting rubber case |
產能 Capacity | 450循環/h（200mm 10Pin） | 450pcs/h（200mm 10Pin） |
適用線徑范圍 Applicable wire diameter range | AWG30#-AWG18#（特殊線束定制） | AWG30#-AWG18#（Special harness customization） |
切斷長度 Cut length | 40-800mm | 40-800mm |
切斷精度 Cut precision | ± 0.5mm + L * 0.2% | ± 0.5mm + L * 0.2% |
壓著能力 Crimping capacity | 2.0 T | 2.0 T |
電源 Power Input | AC 220V 50/60Hz AC 380V 50/60Hz | AC 220V 50/60Hz AC 380V 50/60Hz |
空氣壓力 Air supply | 0.6-0.8MPA(需使用干燥清潔空氣) | 0.6-0.8MPA(Dry and clean air is required) |
功率 Power consumption | 2500W | 2500W |
檢測裝置 Detect Device |
|
|
外觀尺寸 Dimension | 1700*1900*1600 mm | 1700*1900*1600 mm |
電機部分 Motor section | 三菱/匯川/英威騰等 | invt Motors Self-developed terminal motors and gearboxes three-phase motors Stepper motor |
機械零部件 Mechanical components | 臺灣上銀導軌、臺灣上銀絲杠 | THK guide rail; THK screw bar; |
氣動元件 Pneumatic Components | 亞德客氣動接頭 亞德客/SMC氣缸 SMC調壓閥(套)氣壓表 SMC氣閥 SMC過濾器 臺灣普士達氣管 | Adecco valve, Adecco/SMC cylinder, SMC regulator (set) air pressure gauge, SMC valve, SMC filter, Taiwan Pusta air hose |
電子元器件 Electronic Components | 臺灣創維觸摸屏(彩屏) 歐姆龍感應器 施耐德/正泰斷路器 施耐德/正泰漏電開關 臺灣明緯電源開關 安可雷光纖放大器 | Taiwan Skyworth touch screen (color screen) Omron sensor Schneider/Chint Circuit Breaker Schneider/Chint Leakage Switch Taiwan Meanwell Power Switch Encore Fiber Amplifier |
質量檢測系統 Quality Inspection System | 日本索璐壓力管理系統 自研伺服壓力管理系統 端子外觀檢測系統 | Japan Solu Pressure Management System Self-developed pressure management system Terminal appearance inspection system |
端子刀片 Terminal Blades | 自制 | Homemade |
其他零件 Others | 自制或外發 | Homemade / Outsourced |
